Kompresní systém koloběžky

Kompresní systém koloběžky / Úvod

Zobrazit díly na koloběžku

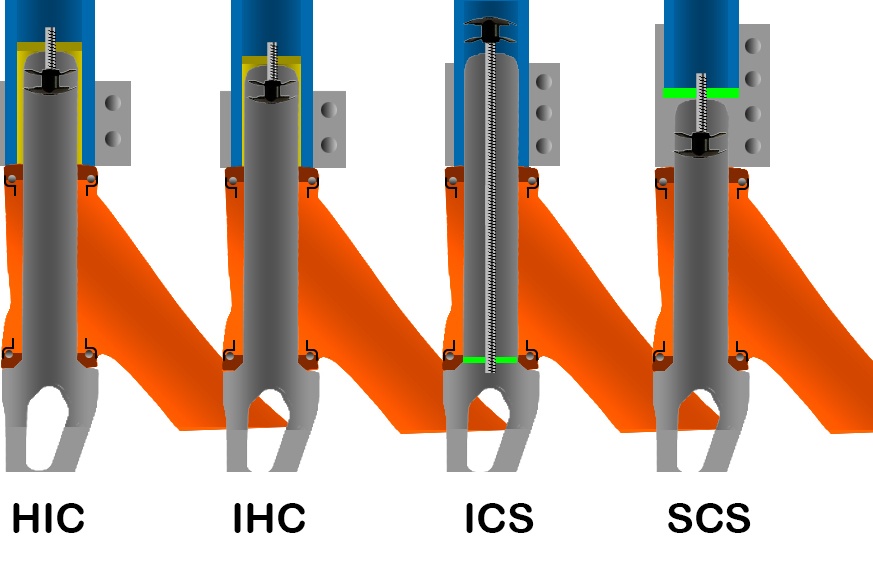

Aby se řídítka a vidlice při otáčení koloběžky pohybovaly společně, potřebujete kompresní systém. Upevňuje vidlici k hlavové trubce desky a zajišťuje plynulé otáčení. U freestyle koloběžek se používají v zásadě 4 typy kompresních systémů.

• Závitový systém

• Inverted Compression System (ICS)

• Standard Compression System (SCS)

• Hidden Internal Compression System (HIC)


Existují i další varianty. Často se používá další verze ICS označovaná jako ISC (Internal System Compression). Velmi běžný je také IHC (Integrated Headset Compression) – varianta HIC, která se používá na freestyle koloběžkách ve všech cenových kategoriích.
Každý systém je popsán níže.

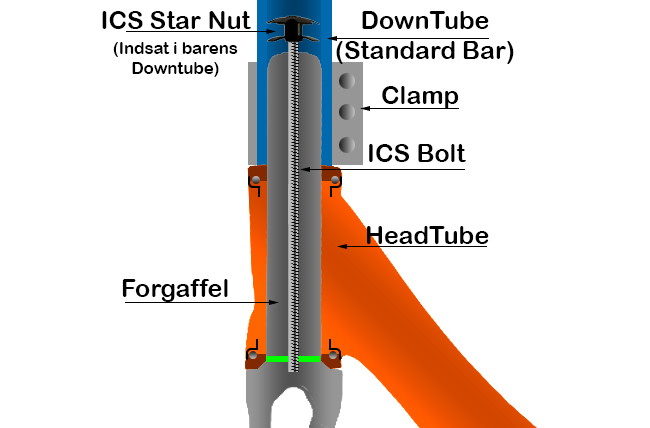

Kompresní systém koloběžky / ICS (Inverted Compression System)

Kompresní systém ICS používá obrácený kompresní šroub. Ten prochází trubkou řízení vidlice a šroubuje se do star nutu, který je zatlačený do downtube řídítek (viz výše).

ICS je nejjednodušší a nejlevnější kompresní systém. Bohužel ale není příliš odolný. Vyžaduje časté seřizování a hrozí poškození star nutu. K dotažení nebo seřízení šroubu je navíc nutné sundat přední kolečko. ICS je kompatibilní pouze se standardními nebo hliníkovými řídítky, vyžaduje slit v řídítkách a speciální nástroj pro montáž star nutu do downtube.

Kompresní systém koloběžky / Doporučená délka vidlice pro ICS

Délku vidlice určují ostatní komponenty koloběžky.

Různé značky mají mírně odlišnou délku hlavové trubky desky. Headset navíc ovlivňuje celkovou délku, kterou musí vidlice projít. Proto se vidlice dodávají s různě dlouhou trubkou řízení. Některé vidlice tak lépe sedí k některým deskám s ICS kompresí než jiné. Doporučujeme, aby trubka řízení vidlice byla nad headsetem minimálně 3,8 cm a maximálně 5,1 cm. Horní limit vychází z toho, že star nut by měl být umístěn cca 6,5 cm od spodního okraje uvnitř downtube.

Kompresní systém koloběžky / HIC (Hidden Internal Compression System)

Komprese HIC je určená pro oversized řídítka se slit.
Systém funguje tak, že se přes trubku řízení vidlice nasadí shim (na obrázku žlutě) s vnějším průměrem 32 mm a stlačí se na headset kompresním šroubem.

HIC je relativně levná. Kvůli potřebě oversized řídítek a objímky je ale dražší a těžší než např. ICS. Přesto je stabilní a dobře funguje na triky.

Kompresní systém koloběžky / Typy HIC shimů

Zobrazit díly


Existuje několik typů HIC shimů. Všechny mají společné, že se zatlačí na pinch ring a pevně drží vidlici.

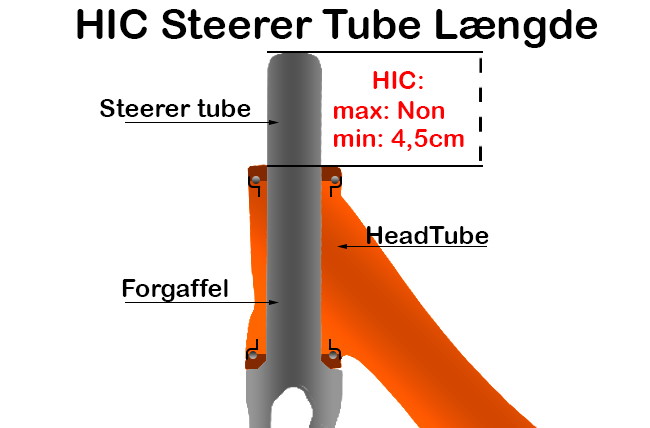

Kompresní systém koloběžky / Doporučená délka vidlice pro HIC

Délku vidlice určují ostatní komponenty koloběžky.

Desky různých značek mají hlavové trubky různé délky. Headset zároveň určuje, jak dlouhou cestu musí vidlice projít. Vidlice se proto dodávají s různě dlouhou trubkou řízení – některé tak lépe sedí k některým deskám s HIC než jiné.

Doporučujeme, aby trubka řízení vidlice byla nad headsetem minimálně 4,5 cm. Některé HIC shimy mají výšku přes 7,5 cm, takže objímka je vysoká a pevně drží řídítka na vidlici – koloběžka je pak velmi stabilní. Systém je velmi pevný a dobře funguje i pro větší jezdce, kteří měli dříve problémy s pevností koloběžky.

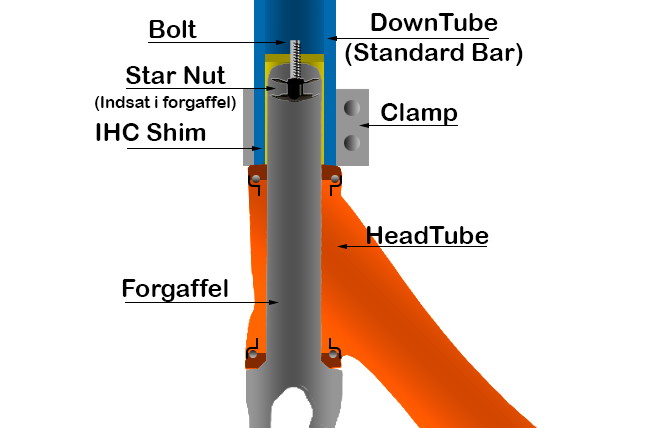

Kompresní systém koloběžky / IHC (Integrated Headset Compression)

IHC funguje podobně jako HIC, ale je určené pro standardní řídítka se slit.
Shim s vnějším průměrem 28 mm se nasadí na trubku řízení vidlice a kompresním šroubem se stlačí směrem k headsetu.
IHC je levné a lehké. Proto se používá na většině kvalitních kompletních koloběžek. Je robustní a zároveň nenáročné na hmotnost.

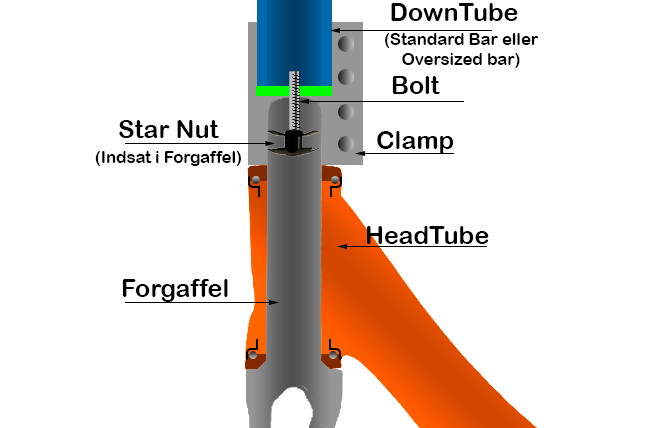

Kompresní systém koloběžky / SCS (Standard Compression System)

SCS (Standard Compression System) vynalezl Proto (patent). Ve freestyle komunitě ho mnozí považují za nejlepší systém, jiní ale vidí i slabiny.

SCS kombinuje objímku a kompresní systém. Spodní část SCS objímky se nasadí na trubku řízení vidlice. Spodní část řídítek zasune do horní části objímky (viz obrázek).

Výhodou je, že downtube nepotřebuje slit – tím se odstraní slabé místo v řídítkách.
Některé SCS objímky jsou jen pro standardní průměr 32 mm. Jiné mají shim, který lze vyjmout, aby pasovaly na oversized a hliníková řídítka o průměru 35 mm.

Kompresní systém koloběžky / Výška SCS objímky

Zobrazit objímky


SCS objímky existují ve dvou výškách. Volba závisí na vidlici (délce trubky řízení), headsetu a desce. Doporučení k délce trubky řízení najdete níže.

Dva rozměry SCS objímek: 3" a 4" (3" se označuje jako „Baby SCS“).

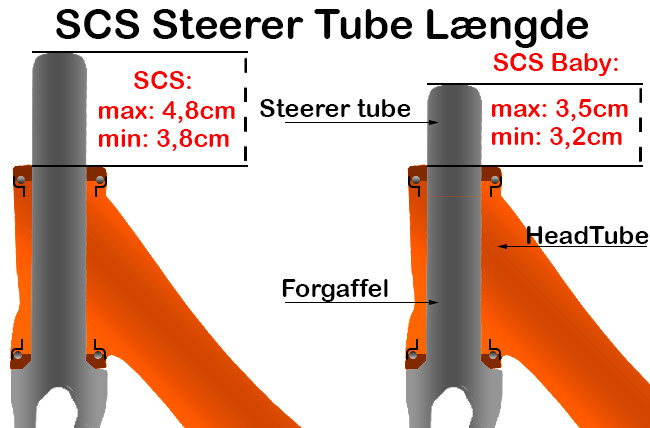

Kompresní systém koloběžky / Doporučená délka trubky řízení pro SCS

Desky různých značek mají hlavové trubky různé délky. Headset určuje, jak dlouhou cestu musí vidlice projít. Vidlice různých značek proto mají různě dlouhou trubku řízení – některé tak lépe sedí ke kompresi SCS než jiné.

Doporučené hodnoty délky trubky řízení nad headsetem:
3" SCS objímky: minimum 3,2 cm, maximum 3,5 cm
4" SCS objímky: minimum 3,8 cm, maximum 4,8 cm
